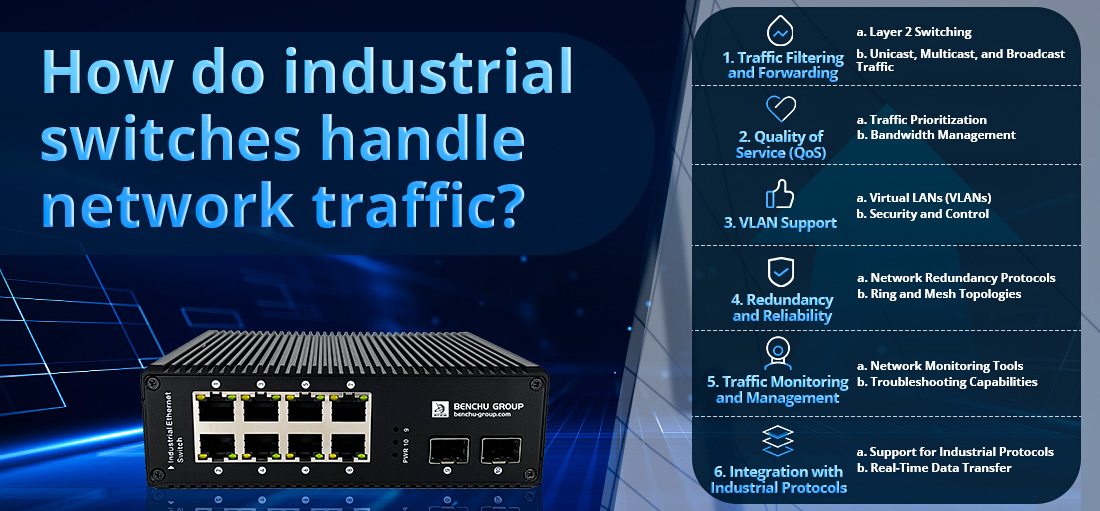

Como os switches industriais lidam com o tráfego de rede?

Os switches industriais são dispositivos de rede especializados, projetados para gerenciar e facilitar a comunicação entre diversos dispositivos em ambientes industriais, como sensores, controladores e máquinas. Sua principal função é lidar com o tráfego de rede de forma eficiente e confiável, garantindo a transferência contínua de dados. A seguir, uma descrição detalhada de como os switches industriais gerenciam o tráfego de rede:

1. Filtragem e encaminhamento de tráfego

a. Comutação de Camada 2

--- Aprendizagem de endereços MAC: Interruptores industriais Operam principalmente na Camada 2 (Camada de Enlace de Dados) do modelo OSI. Eles aprendem os endereços de Controle de Acesso ao Meio (MAC) dos dispositivos conectados examinando o endereço MAC de origem dos quadros recebidos. Esse processo permite que o switch construa uma tabela de endereços MAC.

--- Encaminhamento de quadros: Ao receber um quadro, o switch verifica sua tabela de endereços MAC para determinar a porta de destino. Se o endereço MAC de destino for encontrado, o switch encaminha o quadro apenas para essa porta específica, minimizando o tráfego desnecessário nas outras portas.

b. Tráfego Unicast, Multicast e Broadcast

--- Tráfego Unicast: Para a comunicação entre dois dispositivos específicos, o switch utiliza sua tabela de endereços MAC para encaminhar quadros unicast apenas para o destinatário pretendido.

--- Tráfego multicast: Os switches industriais podem gerenciar tráfego multicast, que envolve o envio de frames para vários dispositivos simultaneamente. O switch replica o frame apenas para as portas relevantes inscritas no grupo multicast, otimizando o uso da largura de banda.

--- Tráfego de transmissão: Quando um quadro de broadcast é recebido, o switch o encaminha para todas as portas, exceto a porta de origem. Isso é necessário para certos tipos de comunicação, como solicitações ARP.

2. Qualidade de Serviço (QoS)

a. Priorização do tráfego

Priorizando o tráfego crítico: Em ambientes industriais, a comunicação em tempo real é frequentemente exigida para aplicações críticas (como sistemas SCADA e comandos de controle). Mecanismos de QoS permitem que os switches priorizem esse tráfego em relação a dados menos críticos, garantindo a entrega em tempo hábil.

Classes de tráfego: Os switches podem classificar o tráfego em diferentes classes (por exemplo, alta, média, baixa prioridade) com base em critérios como endereços MAC, endereços IP ou protocolos específicos.

b. Gerenciamento de largura de banda

Limitação de taxa: Os switches industriais podem implementar limitação de taxa para controlar a largura de banda alocada a dispositivos específicos ou tipos de tráfego, impedindo que um único dispositivo sobrecarregue a rede.

Controle de tráfego: Essa técnica suaviza picos de tráfego, atrasando pacotes durante os horários de pico de uso, garantindo que o tráfego crítico mantenha a largura de banda necessária e não seja afetado negativamente pelo congestionamento.

3. Suporte a VLAN

a. Redes locais virtuais (VLANs)

--- Segmentação de tráfego: Os switches industriais podem criar VLANs para segmentar o tráfego de rede logicamente, aumentando a segurança e reduzindo o congestionamento. Cada VLAN opera como uma rede independente, permitindo que os dispositivos dentro da mesma VLAN se comuniquem, isolando-os dos demais.

--- Roteamento entre VLANs: Alguns switches gerenciáveis ​​também podem lidar com roteamento entre VLANs, permitindo que dispositivos em VLANs diferentes se comuniquem por meio de uma interface de Camada 3, enquanto ainda gerenciam o tráfego de forma eficaz.

b. Segurança e Controle

--- Segurança reforçada: Ao segmentar o tráfego de rede, as VLANs ajudam a proteger informações confidenciais e sistemas de controle críticos contra acesso não autorizado ou ataques maliciosos.

--- Controle do fluxo de tráfego: As VLANs permitem um controle mais granular sobre os fluxos de tráfego, possibilitando políticas personalizadas com base nos requisitos específicos de diferentes segmentos da rede.

4. Redundância e Confiabilidade

a. Protocolos de redundância de rede

--- Protocolo de Árvore Abrangência (STP): Para evitar loops em arquiteturas de rede redundantes, os switches industriais implementam o STP ou suas variantes (por exemplo, Rapid STP, Multiple STP). Esses protocolos gerenciam de forma inteligente os caminhos redundantes, garantindo um fluxo de tráfego eficiente e prevenindo tempestades de broadcast.

--- Agregação de links: Essa funcionalidade combina várias conexões físicas em uma única conexão lógica, proporcionando maior largura de banda e redundância. Se uma conexão falhar, o tráfego ainda poderá fluir pelas conexões restantes, mantendo a conectividade.

b. Topologias de anel e malha

--- Projetos de redes resilientes: Os switches industriais podem suportar topologias em anel ou em malha, aumentando a tolerância a falhas. Nessas configurações, o switch pode redirecionar automaticamente o tráfego em caso de falha de um link, garantindo a operação contínua.

5. Monitoramento e Gestão de Tráfego

a. Ferramentas de monitoramento de rede

--- Análise de tráfego em tempo real: Muitos switches industriais vêm com ferramentas de monitoramento integradas que permitem aos administradores visualizar estatísticas de tráfego em tempo real, incluindo utilização de largura de banda e taxas de erro.

--- Monitoramento de fluxo: Os switches podem analisar dados de fluxo para fornecer informações sobre padrões de tráfego, ajudando os administradores a identificar gargalos ou comportamentos incomuns do tráfego.

b. Capacidades de resolução de problemas

--- Diagnóstico e alertas: Switches industriais avançados podem realizar diagnósticos para identificar problemas como perda de pacotes, latência ou falhas de dispositivos. Alertas podem ser configurados para notificar os administradores sobre possíveis problemas, permitindo a manutenção proativa.

6. Integração com protocolos industriais

a. Suporte para protocolos industriais

--- Integração com SCADA e IoT: Os switches industriais são frequentemente projetados para suportar protocolos de comunicação industrial específicos (por exemplo, Modbus, PROFINET, EtherNet/IP). Isso permite o gerenciamento eficiente do tráfego de rede gerado por sensores, atuadores e sistemas de controle.

--- Transferência de dados em tempo real: Ao otimizar o gerenciamento do tráfego para esses protocolos, os switches industriais permitem a transferência de dados em tempo real e a execução de comandos, o que é fundamental para aplicações de automação e controle.

7. Conclusão

Interruptores industriais Desempenham um papel vital na gestão do tráfego de rede em ambientes industriais. Através de filtragem e encaminhamento de tráfego eficientes, mecanismos de QoS, suporte a VLAN, protocolos de redundância e recursos de monitoramento de tráfego, esses switches garantem uma comunicação confiável e segura entre os dispositivos. Sua capacidade de integração com protocolos industriais aumenta ainda mais sua eficácia no suporte a aplicações em tempo real. Ao otimizar a gestão do tráfego de rede, os switches industriais contribuem significativamente para a eficiência, o desempenho e a confiabilidade das operações industriais.
