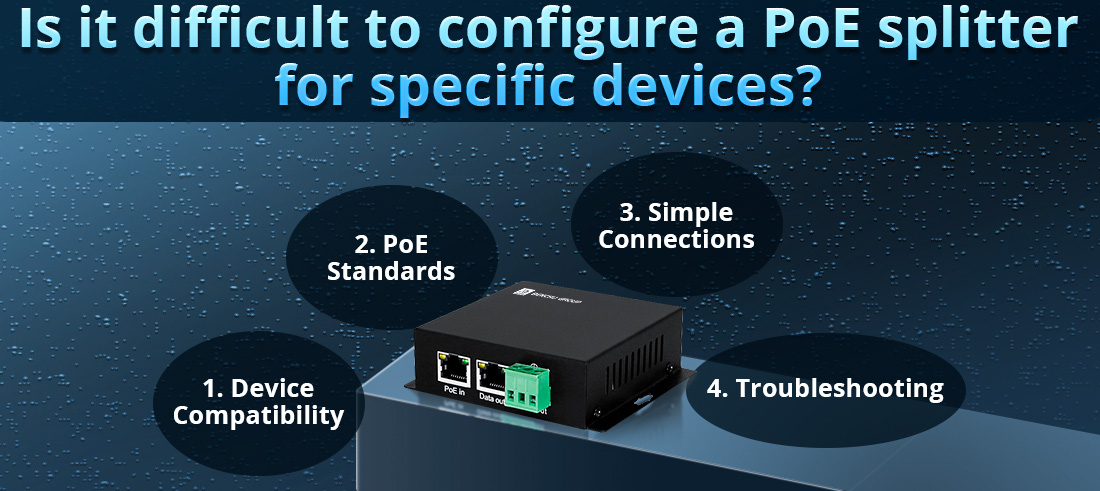

É difícil configurar um divisor PoE para dispositivos específicos?

Configurar um divisor PoE para dispositivos específicos geralmente não é difícil, mas requer atenção cuidadosa a alguns fatores-chave. A principal tarefa envolve selecionar um divisor PoE que atenda aos requisitos de energia do dispositivo que você está tentando alimentar, além de garantir a conectividade adequada tanto para dados quanto para energia. Aqui está uma descrição detalhada do processo e das considerações:

1. Como escolher o divisor PoE certo para o seu dispositivo

Antes de configurar um divisor PoEPrimeiramente, você deve identificar a voltagem e os requisitos de energia do dispositivo que deseja alimentar. Esta é a etapa mais crítica para garantir que o dispositivo funcione de forma confiável e sem danos.

Etapas principais:

--- Identifique os requisitos de energia do dispositivo: Consulte o manual ou as especificações técnicas do dispositivo para verificar sua tensão e requisitos de energia. Os requisitos de tensão comuns para dispositivos em rede são 5 V, 9 V, 12 V ou 24 V CC.

--- Compatibilidade com o padrão PoE: Certifique-se de que o padrão PoE utilizado pelo seu dispositivo (por exemplo, 802.3af, 802.3at ou 802.3bt) seja compatível com a capacidade do divisor PoE. O PoE (802.3af) fornece até 15,4 W, o PoE+ (802.3at) fornece até 25,5 W e o PoE++ (802.3bt) pode fornecer até 60 W ou mesmo 100 W em alguns casos.

--- Verifique a tensão de saída do divisor PoE: Escolha um divisor PoE que forneça a tensão de saída correta, compatível com os requisitos do dispositivo. Por exemplo, se o seu dispositivo requer 12 V, selecione um divisor que forneça 12 V CC.

2. Selecionando o divisor PoE correto

Os divisores PoE vêm com várias tensões de saída, normalmente em configurações de 5V, 9V, 12V, 24V ou 48V. O importante é que a tensão de saída do divisor PoE seja compatível com a tensão exigida pelo seu dispositivo. Veja como fazer:

Verifique se a voltagem do dispositivo é compatível com a especificação:

--- Se o seu dispositivo precisar de 5V, escolha um divisor que converta PoE para 5V.

--- Se o seu dispositivo precisar de 12V, selecione um divisor que forneça 12V na saída.

Certifique-se de que o divisor forneça corrente suficiente (medida em amperes) para atender às necessidades de energia do dispositivo. Por exemplo, um dispositivo de 12V que requer 1A precisaria de um divisor PoE de 12V que possa fornecer pelo menos 12W de potência (12V * 1A = 12W).

Garantir a compatibilidade com o padrão PoE:

--- PoE (802.3af): Fornece até 15,4 W e geralmente é suficiente para dispositivos menores, como câmeras IP e pontos de acesso sem fio, que exigem menos energia.

--- PoE+ (802.3at): Fornece até 25,5 W e geralmente é necessário para dispositivos como câmeras IP maiores, alguns telefones VoIP e switches de rede.

--- PoE++ (802.3bt): Fornece até 60 W ou 100 W e é necessário para dispositivos como câmeras IP de alta potência, pontos de acesso ou switches de rede com maiores demandas de energia.

3. Conectando o divisor PoE

Após selecionar o divisor PoE adequado para o seu dispositivo, a configuração em si costuma ser simples, exigindo apenas uma fiação básica. Veja como fazer:

Instalação passo a passo:

--- Conecte a entrada PoE (cabo Ethernet):

--- O divisor PoE possui uma porta de entrada PoE onde você conecta o cabo Ethernet que transporta a energia PoE e o sinal de dados do seu switch ou injetor PoE.

Certifique-se de que o cabo Ethernet seja Cat5e ou superior para suportar tanto a transmissão de energia quanto de dados.

Conecte a saída de dados do divisor PoE:

--- A porta de saída de dados do divisor (geralmente identificada como "Saída de Dados") deve ser conectada à porta de rede do dispositivo (porta Ethernet). Isso permite que o dispositivo receba o sinal de dados da fonte PoE.

--- Se o dispositivo for compatível com Gigabit Ethernet, certifique-se de que o divisor seja capaz de lidar com a velocidade de dados necessária (por exemplo, Gigabit ou 10/100 Mbps).

Conecte a saída de energia do divisor PoE:

--- A porta de saída de energia do divisor PoE fornecerá a tensão CC ao dispositivo. Normalmente, será um conector de alimentação ou terminais de parafuso, dependendo do modelo do divisor.

--- A tensão de saída deve corresponder à tensão de entrada exigida pelo dispositivo. Por exemplo, se o dispositivo exigir 12 V CC, o divisor reduzirá a tensão de 48 V PoE para 12 V CC.

--- Importante: Certifique-se de que a corrente (medida em amperes) fornecida pelo divisor seja suficiente para o dispositivo. Por exemplo, se o dispositivo precisar de 12V a 1A, verifique se o divisor pode fornecer pelo menos 1A de corrente a 12V.

Ligue o sistema:

Após todas as conexões estarem feitas (dados e energia), ligue o switch/injetor PoE ou a fonte PoE para fornecer energia e dados pelo cabo Ethernet.

--- Seu dispositivo agora deve receber tanto a conexão de rede quanto a energia necessária.

4. Solução de problemas comuns de configuração

Embora configurar um divisor PoE seja geralmente fácil, problemas podem surgir ocasionalmente. Aqui estão alguns problemas comuns e como resolvê-los:

O dispositivo não está recebendo energia:

--- Verificação das conexões: Certifique-se de que as conexões do cabo Ethernet (entrada PoE) e da saída de energia (CC) estejam firmes.

--- Incompatibilidade de tensão: Verifique se o divisor PoE está fornecendo a tensão correta exigida pelo dispositivo. Se a tensão estiver muito alta ou muito baixa, o dispositivo pode não ligar ou pode ser danificado.

--- Energia insuficiente da fonte PoE: Se estiver usando PoE+ (802.3at) ou PoE++ (802.3bt), certifique-se de que sua fonte PoE (switch/injetor) esteja fornecendo energia suficiente tanto para o divisor quanto para o dispositivo.

O dispositivo não está recebendo dados:

--- Verifique os cabos Ethernet: Certifique-se de que os cabos Ethernet estejam conectados corretamente e sejam capazes de suportar as velocidades necessárias (Gigabit Ethernet para necessidades de maior largura de banda).

--- Incompatibilidade de padrão PoE: Se o divisor não for compatível com o padrão PoE usado pelo seu switch/injetor, os dados podem não ser transmitidos corretamente. Certifique-se de que ambos os dispositivos suportem o mesmo padrão (por exemplo, PoE ou PoE+).

--- O divisor PoE não está fornecendo a tensão correta:

Se a tensão de saída estiver incorreta, verifique se o divisor PoE suporta tensões de saída ajustáveis ​​ou se você selecionou o modelo errado. Alguns divisores vêm com tensões de saída predefinidas (por exemplo, 5 V, 9 V, 12 V), enquanto outros podem permitir o ajuste.

Resumo das principais considerações:

1. Compatibilidade do dispositivo: Sempre verifique se a tensão e a corrente de saída do divisor PoE correspondem aos requisitos de energia do seu dispositivo (5V, 12V, etc.).

2. Padrões PoE: Certifique-se de que o divisor PoE seja compatível com o padrão PoE usado pela sua rede (802.3af, 802.3at ou 802.3bt).

3. Conexões simples: Configurar um divisor PoE geralmente é tão simples quanto conectar o cabo Ethernet para dados e a saída CC correta para alimentação. Normalmente, não requer nenhuma configuração especial ou instalação de software.

4. Resolução de problemas: Se surgirem problemas, verifique as conexões, confira as especificações de tensão e corrente e assegure-se de que o divisor e o dispositivo sejam compatíveis.

Em geral, configurar um divisor PoE não é difícil, mas requer uma escolha cuidadosa das especificações do divisor em relação aos requisitos de energia do dispositivo. O processo é simples depois que o divisor PoE correto é selecionado, e a maioria das instalações pode ser concluída seguindo as instruções de cabeamento fornecidas.
