Desmistificando mitos: a verdade sobre o orçamento PoE e o gerenciamento de energia.

Com a evolução das tecnologias de rede, o Power over Ethernet (PoE) emergiu como uma solução crucial para alimentar desde telefones IP até sofisticados ecossistemas de IoT. Apesar de sua ampla adoção, ainda persistem inúmeros equívocos sobre o dimensionamento e o gerenciamento de energia do PoE, o que frequentemente leva a projetos ineficientes e desafios operacionais. Compreender a verdade por trás desses mitos é essencial para pesquisadores e engenheiros de rede que buscam otimizar sua infraestrutura.

A realidade do custo do PoE e da eficiência do projeto

Um equívoco comum sugere que o PoE não gera economia — um mito facilmente desmentido ao se analisar o contexto completo. O PoE combina dois serviços essenciais em um único cabo, fornecendo energia e comunicação pelos mesmos condutores. Essa integração significa que você precisa apenas de um cabo em vez de dois, reduzindo simultaneamente os custos com cabos e a necessidade de instalar tomadas adicionais perto de dispositivos conectados à rede elétrica.

Para pesquisadores preocupados com a complexidade do projeto, as soluções PoE modernas resolveram esse desafio em grande parte. Os fornecedores agora oferecem projetos de referência abrangentes que atendem aos programas de certificação PoE da Ethernet Alliance, proporcionando às equipes de projeto um ponto de partida confiável, ao mesmo tempo que mantêm a flexibilidade para melhorias específicas da aplicação. Essas abordagens padronizadas ajudam a garantir a interoperabilidade entre diferentes implementações, acelerando os ciclos de desenvolvimento.

Orçamento de energia: além dos cálculos básicos

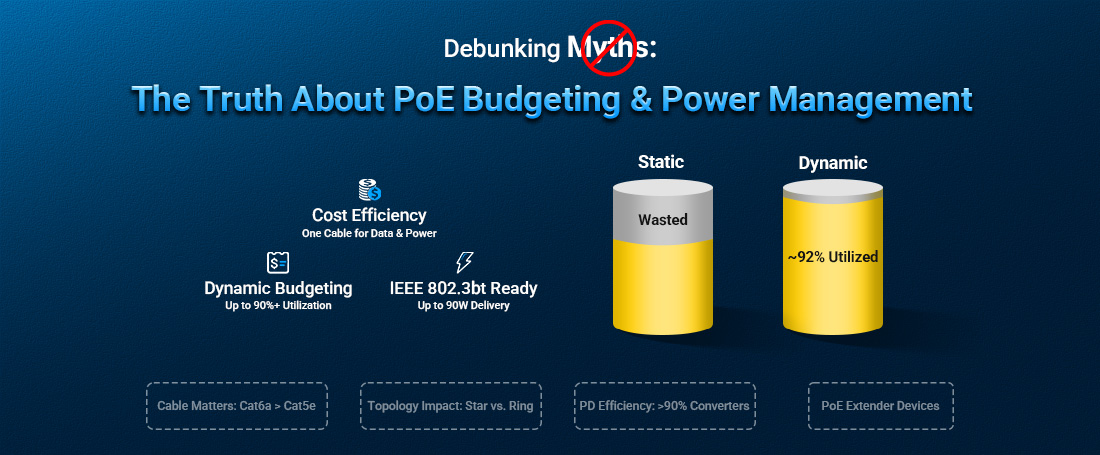

O gerenciamento eficaz de energia PoE exige ir além de simples cálculos teóricos e adotar estratégias de alocação dinâmica. Enquanto a alocação estática tradicional pode levar a um desperdício significativo de energia, o gerenciamento dinâmico de energia moderno pode aumentar as taxas de utilização de 68% para 92%, de acordo com implementações reais.

Um orçamento de energia robusto deve levar em conta tanto as necessidades atuais quanto a expansão futura. Considere um switch PoE de 24 portas que suporta uma combinação de dispositivos: 12 telefones IP de 7 W cada, 8 câmeras HD de 15 W cada e 4 pontos de acesso sem fio de 30 W cada. O total teórico chega a 324 W, mas, considerando a eficiência do switch (tipicamente 90%), a necessidade aumenta para pelo menos 360 W. Projetistas experientes incorporam redundância de energia de 20 a 30% para acomodar expansões futuras sem a necessidade de atualizações de hardware.

A seleção de cabos e o impacto da topologia no desempenho.

O impacto da escolha do cabo na eficiência do orçamento de energia PoE é frequentemente subestimado. À medida que a tecnologia PoE avança para níveis de potência mais elevados, as características do cabo tornam-se fatores críticos no desempenho do sistema. Os cabos Cat5e, por exemplo, apresentam uma atenuação de 2,5 dB em 100 metros a frequências de 10 MHz, o que pode causar uma queda de tensão de 48 V para 38 V ao fornecer 90 W — resultando frequentemente em reinicializações inesperadas dos dispositivos conectados.

A atualização para cabeamento Cat6a reduz a atenuação para apenas 0,8 dB na mesma distância, mantendo a tensão acima de 44 V mesmo sob carga máxima de 90 W, além de suportar futuras velocidades de rede de 10 Gbps. A comparação da resistência CC demonstra ainda mais a importância da qualidade do cabo: a resistência de 9,5 Ω do Cat6a em 100 metros é 47% menor que a do Cat5e, de 18 Ω, reduzindo a perda de potência de 18 W para apenas 9 W em cenários de alta potência.

A seleção da topologia representa outra dimensão crítica no projeto de redes PoE. Embora as topologias em estrela ofereçam simplicidade e facilidade de isolamento de falhas, elas exigem mais cabeamento. As topologias em barramento reduzem os custos com cabos, mas aumentam os riscos de propagação de falhas. Para aplicações de missão crítica, as topologias em anel com o protocolo Rapid Spanning Tree (RSTP) podem alcançar uma recuperação de falhas de 50 ms, garantindo a operação contínua de equipamentos sensíveis, como dispositivos médicos.

Estratégias avançadas de gerenciamento de energia

O mais recente padrão IEEE 802.3bt expande drasticamente os recursos de PoE, suportando até 90 W de fornecimento de energia através dos quatro pares de cabos Ethernet. Esse aumento significativo em relação ao limite anterior de 30 W permite a conexão de dispositivos mais sofisticados, mantendo a compatibilidade com a infraestrutura existente.

O gerenciamento de energia PoE também evoluiu em sofisticação por meio de requisitos aprimorados de assinatura de energia de manutenção (MPS). O padrão atualizado reduz a sobrecarga mínima de manutenção de energia em quase 90% — de 60 ms em um intervalo de 300-400 ms para apenas 6 ms em um intervalo de 320-400 ms. Essa melhoria permite que os dispositivos conectados entrem em estados de ultrabaixo consumo de energia, mantendo sua conexão PoE, reduzindo significativamente o consumo de energia do sistema.

Para dispositivos extensores PoE, os métodos avançados de gerenciamento de energia agora avaliam dinamicamente os níveis de energia de entrada e ajustam a alocação de saída de acordo. Essa abordagem inteligente evita a indisponibilidade do sistema que ocorria anteriormente quando a energia de entrada era insuficiente para os níveis de saída configurados, além de evitar o desperdício da capacidade de energia disponível.

Otimizando a eficiência do PD dentro das restrições orçamentárias

Em nível de dispositivo, a eficiência de dispositivos alimentados por PoE varia significativamente com base na topologia do conversor CC-CC escolhido. Conversores flyback tradicionais com retificação por diodo geralmente atingem uma eficiência de aproximadamente 80% com saída de 5V, enquanto projetos flyback síncronos que utilizam MOSFETs em vez de diodos podem alcançar 90% de eficiência.

As configurações flyback síncronas acionadas otimizam ainda mais o desempenho, eliminando as perdas por condução cruzada por meio de transformadores de acionamento de gate dedicados, podendo atingir 93% de eficiência — uma melhoria substancial que disponibiliza uma maior parcela do orçamento de energia limitado para a aplicação em si.

Considerando que os circuitos de interface PD normalmente consomem 0,78 W antes da conversão de energia, e que as perdas nos cabos podem chegar a 2,45 W nos piores cenários, cada ponto percentual de eficiência de conversão impacta diretamente a funcionalidade disponível para os dispositivos alimentados.

Conclusão: Adotando as capacidades modernas de PoE

A evolução da tecnologia PoE tornou obsoletas as limitações iniciais, oferecendo aos projetistas de rede ferramentas poderosas para criar infraestruturas eficientes e econômicas. Ao compreender as realidades do gerenciamento de energia, da seleção de cabos e das estratégias topológicas, os pesquisadores podem implementar sistemas PoE que oferecem desempenho e confiabilidade. O desenvolvimento contínuo de sistemas inteligentes de gerenciamento de energia garante que o PoE permanecerá uma tecnologia vital à medida que as redes evoluem para suportar aplicações cada vez mais exigentes em termos de energia, desde ecossistemas avançados de IoT até quaisquer inovações que surjam em nosso mundo conectado.

A verdade sobre o orçamento PoE é que, quando implementado corretamente, ele proporciona não apenas conveniência, mas também eficiência real — tanto no consumo de energia quanto no custo total de propriedade — tornando-se uma tecnologia indispensável para arquiteturas de rede modernas.
