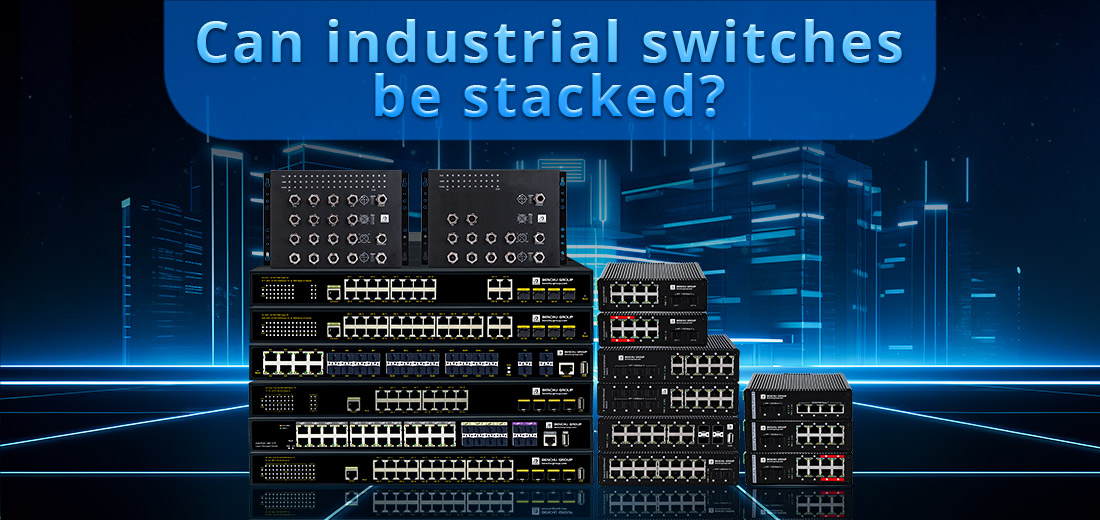

É possível empilhar switches industriais?

Sim, switches industriais podem ser empilhados, um recurso que permite que vários switches sejam interconectados e operem como uma única unidade lógica. Essa capacidade, conhecida como empilhamento de switches, é comumente usada em redes industriais para melhorar a escalabilidade, simplificar o gerenciamento e aumentar a redundância. Quando os switches são empilhados, eles se comportam como um switch unificado, o que permite uma melhor utilização da largura de banda e uma expansão de rede mais fácil, sem aumentar significativamente a complexidade da infraestrutura de rede. Aqui está uma descrição detalhada de como o empilhamento de switches industriais funciona e seus benefícios:

1. O que é o empilhamento de switches?

O empilhamento de switches refere-se ao processo de conectar vários switches por meio de portas ou cabos de empilhamento dedicados, formando uma pilha que funciona como um único switch. Todos os switches na pilha são gerenciados por meio de um único endereço IP, com um switch designado como switch mestre e os outros como membros (ou escravos). O switch mestre controla a configuração e o gerenciamento de toda a pilha.

Portas de empilhamento: Muitos switches industriais vêm com portas especiais projetadas para empilhamento, permitindo que sejam conectados fisicamente usando cabos ou módulos de empilhamento.

Gestão Unificada: Do ponto de vista da gestão de rede, o conjunto de dispositivos aparece como um único aparelho, simplificando a configuração e o controle.

Resiliência: Em caso de falha de um switch, os switches restantes na pilha podem continuar operando sem interromper a rede.

2. Como funciona o empilhamento em interruptores industriais

Mecanismo básico:

--- Empilhamento físico: Os switches são conectados fisicamente por meio de cabos de alta velocidade (geralmente cabos ou módulos de empilhamento proprietários) que criam um link direto e de alta largura de banda entre cada switch.

--- Integração lógica: Uma vez empilhados, os switches operam como uma única entidade lógica, com o switch mestre controlando e gerenciando a configuração, as tabelas de encaminhamento e as operações de rede de todos os switches na pilha.

--- Plano de controle redundante: Caso o switch principal falhe, um dos switches membros pode assumir automaticamente a função de novo principal, garantindo redundância e alta disponibilidade.

Métodos de empilhamento:

--- Empilhamento de anéis: Nesse método, os switches são conectados em uma topologia em anel, onde cada switch está ligado a dois switches vizinhos. Essa topologia garante que, se um link na pilha falhar, os dados ainda possam fluir na direção oposta.

--- Empilhamento linear: Nessa topologia, os switches são conectados de forma linear, onde o primeiro switch está conectado ao segundo, o segundo ao terceiro e assim por diante. Isso proporciona redundância limitada, pois uma interrupção no meio da pilha pode isolar alguns switches dos demais.

3. Benefícios do empilhamento de interruptores industriais

3.1. Gestão Simplificada

Quando os switches são empilhados, toda a pilha pode ser gerenciada como uma única entidade. Isso simplifica o gerenciamento da rede, pois você só precisa configurar e monitorar um switch (o switch mestre), mesmo que esteja trabalhando efetivamente com vários dispositivos físicos.

--- Todos os switches no stack compartilham um único endereço IP para gerenciamento remoto, reduzindo a necessidade de gerenciar vários dispositivos separadamente.

As atualizações de firmware e outras configurações em toda a rede podem ser aplicadas a todos os switches da pilha simultaneamente, simplificando o processo de gerenciamento.

3.2. Escalabilidade

--- Expansão fácil: O empilhamento permite uma expansão de rede simples, adicionando mais switches à pilha conforme necessário, sem a necessidade de cabeamento adicional ou reconfigurações complexas. Isso é particularmente útil em ambientes industriais, onde o crescimento da rede é comum devido à adição de novos dispositivos, sensores ou máquinas.

--- Sem endereços IP adicionais: Não é necessário atribuir endereços IP adicionais a cada switch quando eles estão empilhados. Isso ajuda a minimizar a sobrecarga de gerenciamento de endereços IP.

3.3. Aumento da largura de banda

O empilhamento de switches permite a agregação de largura de banda entre os switches, melhorando o desempenho geral. Como os switches na pilha são conectados por links de empilhamento de alta velocidade, a pilha pode lidar com grandes volumes de tráfego, o que é crucial em aplicações industriais onde dados em tempo real de máquinas, sensores ou sistemas de controle precisam ser processados ​​rapidamente.

Exemplo: Se cada switch em um stack tiver 24 portas, empilhar quatro switches juntos fornece efetivamente 96 portas que operam como um sistema unificado. A largura de banda interna do empilhamento garante que o tráfego entre os switches seja rápido e não sofra gargalos.

3.4. Redundância e Alta Disponibilidade

--- Failover: Uma das principais vantagens do empilhamento é o failover automático. Se um switch na pilha falhar, os switches restantes continuam operando normalmente, proporcionando alta disponibilidade. Se o switch mestre falhar, outro switch na pilha assumirá automaticamente a função de mestre, garantindo a operação ininterrupta da rede.

--- Links redundantes: Em uma topologia de empilhamento em anel, a redundância é incorporada às conexões físicas entre os switches. Se um link falhar, o tráfego é redirecionado pelas conexões restantes, evitando um único ponto de falha.

Exemplo: Em uma fábrica onde vários switches industriais estão interligados, se um switch falhar devido a uma falha de hardware, a rede continua funcionando e a comunicação entre as máquinas industriais e os sistemas de controle permanece inalterada.

3.5. Relação custo-benefício

--- Necessidade reduzida de switches de núcleo: Em redes industriais de pequeno ou médio porte, o empilhamento permite que a rede cresça sem investir em switches de núcleo mais caros ou projetos hierárquicos complexos. Ao adicionar switches empilhados adicionais, você pode aumentar a densidade de portas e a capacidade da rede sem a necessidade de redesenhar a rede.

--- Ponto de Gerenciamento Único: Ter um único ponto de gerenciamento para o conjunto de switches reduz a necessidade de pessoal dedicado para gerenciar cada switch individualmente, economizando custos operacionais.

3.6. Desempenho de rede aprimorado

Baixa latência: Como os switches em um stack são conectados diretamente por meio de links de alta velocidade, há uma latência mínima entre eles, o que é crucial em ambientes industriais onde o processamento de dados em tempo real é essencial para automação, controle de máquinas ou sistemas de monitoramento.

Balanceamento de carga de tráfego: O switch mestre pode distribuir o tráfego de forma inteligente entre os switches na pilha, equilibrando a carga da rede e evitando congestionamento em qualquer switch individual.

4. Aplicações do empilhamento de switches em ambientes industriais

4.1. Automação de Fábrica

Em um sistema de automação industrial, switches industriais são usados ​​para conectar máquinas, robôs, sensores e controladores. O empilhamento permite que a rede seja dimensionada à medida que mais máquinas são adicionadas à linha de produção, sem a necessidade de reconfigurar toda a rede. Os switches empilhados garantem que todas as partes do sistema de produção estejam conectadas com latência mínima e alta redundância.

4.2. Energia e Serviços Públicos

Em sistemas de geração de energia ou redes de distribuição, switches industriais conectam diversas unidades terminais remotas (RTUs), sistemas de controle e sensores. O empilhamento permite rápida expansão e simplifica a arquitetura da rede, garantindo alta disponibilidade. Se um switch em um empilhamento falhar, a rede permanece operacional, assegurando que os serviços críticos não sejam interrompidos.

4.3. Sistemas de Transporte

Em sistemas inteligentes de transporte (ITS), switches industriais são frequentemente utilizados para conectar câmeras de tráfego, sensores e sistemas de controle. O empilhamento desses switches proporciona a redundância necessária para garantir a continuidade do monitoramento e controle do tráfego, mesmo em caso de falha de parte da rede. Isso também facilita a expansão à medida que novos dispositivos são adicionados ao sistema.

5. Limitações do empilhamento de switches

Embora o empilhamento de switches ofereça inúmeras vantagens, ele apresenta algumas limitações:

--- Limitações de tamanho do empilhamento: A maioria dos switches industriais possui um limite para o número de switches que podem ser empilhados. Normalmente, esse limite varia de 4 a 9 switches, dependendo do modelo e do fabricante. Para redes muito grandes, isso pode não ser suficiente.

--- Dependência de fornecedor: Os protocolos de empilhamento e os cabos geralmente são proprietários, o que significa que switches de diferentes fabricantes podem não ser empilháveis ​​entre si. Isso limita a flexibilidade na escolha do hardware.

Aumento dos requisitos de energia e espaço: À medida que mais switches são adicionados à pilha, o consumo de energia e os requisitos de espaço aumentam. Em ambientes industriais compactos, isso pode representar uma limitação.

Conclusão

Empilhamento interruptores industriais Oferece diversas vantagens em termos de escalabilidade, redundância e gerenciamento simplificado. Ao conectar vários switches em um sistema unificado, as organizações podem expandir suas redes com mais facilidade, aumentar a largura de banda disponível e garantir alta disponibilidade em caso de falhas de hardware ou de link. Esse recurso é particularmente valioso em ambientes industriais, onde o processamento de dados em tempo real, o alto tempo de atividade e a resiliência da rede são essenciais para a manutenção das operações.

Apesar de algumas limitações, o empilhamento continua sendo uma solução economicamente viável para expandir redes industriais, mantendo o desempenho e a confiabilidade.
