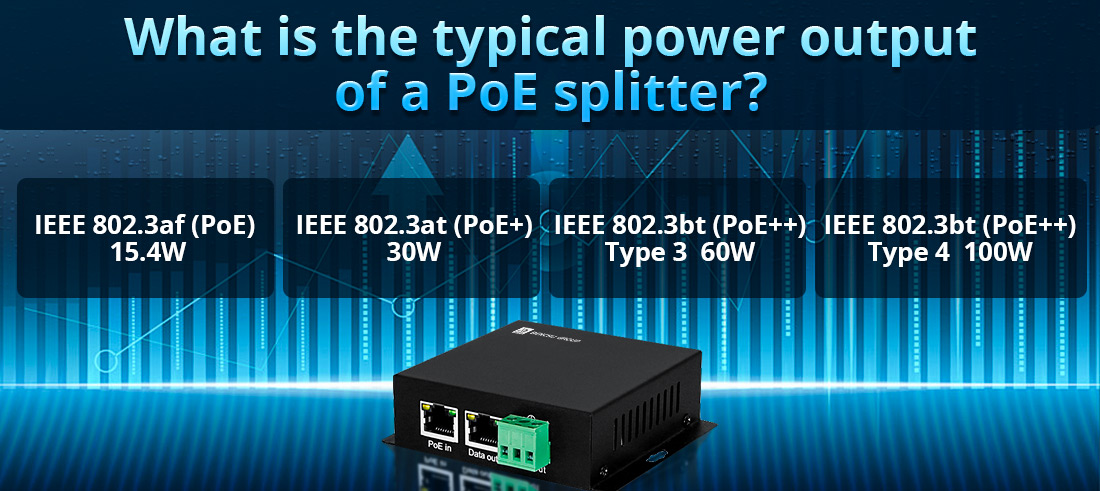

Um divisor de POE extrai energia de um cabo Ethernet habilitado para POE (normalmente 48V a 57V DC) e o converte em uma tensão mais baixa adequada para dispositivos não-POE. A potência de um divisor POE depende do padrão POE que ele suporta (IEEE 802.3AF, 802.3AT ou 802.3BT).
1. Níveis padrão de saída de potência de divisores de POE
Poe Splitters Geralmente, forneça saída CC em diferentes tensões, como 5V, 9V, 12V e 24V, dependendo das necessidades do dispositivo conectado.
Padrão de poe | MAX POWER DE ENTRADA | Poder utilizável (após perda) | Tensões típicas de saída de divisor | Dispositivos suportados |
IEEE 802.3AF (POE) | 15.4W | 12.95W | 5V / 9V / 12V | Câmeras IP básicas, telefones VoIP, dispositivos IoT |
IEEE 802.3AT (POE+) | 30w | 25.5W | 5V / 9V / 12V / 24V | Câmeras PTZ, pontos de acesso, controladores industriais |
IEEE 802.3BT (POE ++) Tipo 3 | 60W | 51W | 12V / 24V / 48V | Wi-Fi 6 APS de alta potência, displays LED, sistemas incorporados |
IEEE 802.3BT (POE ++) Tipo 4 | 100w | 71W | 12V / 24V / 48V | Iluminação inteligente, sinalização digital, mini PCs, dispositivos industriais |
2. Configurações comuns de saída de divisor de poe
(a) Saída de 5V (dispositivos de baixa potência)
Normalmente usado para pequenos eletrônicos, como:
--- Raspberry Pi e computadores de placa única
--- Sensores de IoT
--- dispositivos movidos a USB
Construa fontes de POE (802.3AF) ou POE+ (802.3AT).
(b) Saída 9V (dispositivos de potência média)
Adequado para alguns dispositivos de rede e controladores incorporados, incluindo:
--- Certos sensores industriais
--- Pontos de acesso mais antigos
--- Equipamento de rede personalizado
(c) Saída de 12V (dispositivos de rede padrão)
A saída mais comum para os divisores de Poe.
Compatível com muitos dispositivos de rede não-POE, como:
--- câmeras IP
--- telefones VoIP
--- Conversores de mídia de rede
--- Players de sinalização digital
(d) Saída de 24V (dispositivos de alta potência)
Usado para dispositivos de rede maiores, incluindo:
--- Pontos de acesso sem fio avançados
--- PTZ (Pan-Tilt-Zoom) Câmeras de segurança
--- Equipamento industrial
(e) Saída de 48V (aplicações de alta potência)
Requer Poe ++ (802.3bt tipo 3 ou tipo 4) Fontes de energia.
Adequado para dispositivos de nível corporativo, incluindo:
--- Pontos de acesso Wi-Fi 6 de alto desempenho
--- quiosques digitais e displays interativos
--- Sistemas de iluminação inteligentes
3. Como escolher o divisor de Poe certo
Etapa 1: determine os requisitos de energia do seu dispositivo
--- Verifique a tensão e a potência necessárias para o seu dispositivo não-POE (por exemplo, é necessário 12V DC em 1A?).
Etapa 2: Combine o padrão POE
--- Se o seu comutador POE ou o injetor suportar 802.3af (15,4w), você precisará de um divisor de baixa potência.
--- Se o seu dispositivo precisar de mais de 12,95W, escolha um divisor PoE+ (802.3AT).
--- Para dispositivos com fome de potência (acima de 25,5w), use um divisor PoE ++ (802.3BT).
Etapa 3: verifique se o conector se encaixa
--- A maioria dos divisores possui um plugue de cano CC (5,5 mm x 2,1 mm ou 5,5 mm x 2,5 mm).
--- Alguns modelos de alta potência suportam saídas de blocos terminais para uso industrial.
Conclusão
A potência típica de um divisor POE depende do padrão POE que ele suporta e da tensão exigida pelo dispositivo conectado. A maioria dos divisores de 5V, 9V, 12V ou 24V, tornando -os adequados para uma ampla gama de aplicações de rede, IoT e industrial. A seleção do divisor de POE certo garante o desempenho ideal e a distribuição eficiente de energia para seus dispositivos.
