Quais padrões o Poe Splitters suporta (por exemplo, IEEE 802.3AF, 802.3AT, 802.3BT)?

Quais padrões o Poe Splitters suporta (por exemplo, IEEE 802.3AF, 802.3AT, 802.3BT)?

January 17, 2022

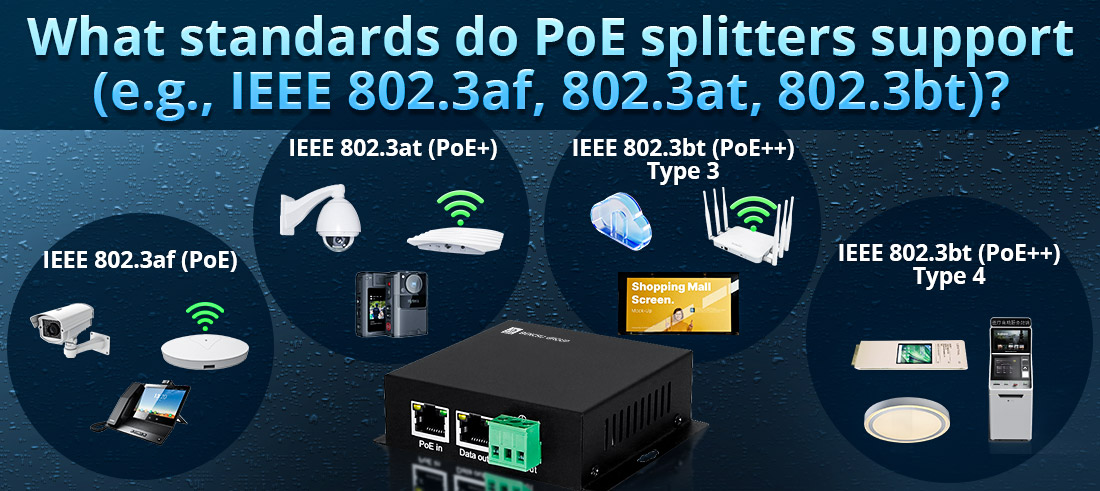

What standards do PoE splitters support (e.g., IEEE 802.3af, 802.3at, 802.3bt)?



Os divisores de POE suportam padrões diferentes de poder sobre Ethernet (POE), dependendo de seus requisitos de energia e compatibilidade com a infraestrutura de rede. Esses padrões determinam quanta energia o divisor pode receber e distribuir para o dispositivo não POE conectado.



1. IEEE 802.3AF (POE) - Até 15,4w

Visão geral:

--- Introduzido em 2003, o IEEE 802.3AF é o primeiro padrão oficial do POE.

--- fornece até 15,4w por porta, embora apenas 12,95W estejam disponíveis após a contabilização da perda de energia no cabo.

--- Usa cabos Ethernet da categoria 5E (CAT5E) ou superior.

--- suporta redes 10/100/1000 Mbps (Gigabit Ethernet).

Poe Splitter Compatibilidade:

--- Converte a entrada POE (48V) em tensões mais baixas como 5V, 9V ou 12V.

Adequado para dispositivos de baixa potência, como:

--- câmeras IP

--- telefones VoIP

--- Pontos básicos de acesso sem fio (WAPS)

--- Sensores de IoT e sistemas incorporados





2. IEEE 802.3AT (POE+) - até 30W

Visão geral:

--- Introduzido em 2009, esta é uma versão atualizada do 802.3AF.

--- fornece até 30W por porta, com pelo menos 25,5W disponível após a perda de cabo.

--- Usa cabos Cat5E ou Ethernet superior.

--- Compatível para trás com 802.3AF, o que significa que os comutadores PoE+ podem alimentar os dispositivos POE (15,4W) e POE+ (30W).

Compatibilidade do divisor de POE:

--- Converte a entrada POE+ (48V-57V) em saídas CC 12V, 9V ou 5V.

Adequado para dispositivos de energia moderada, como:

--- câmeras IP de alta definição (câmeras PTZ com motores)

--- Pontos de acesso sem fio de banda dupla

--- Sistemas de intercomunicação de vídeo

--- alguns controladores industriais





3. IEEE 802.3BT (Poe ++ / Poe ++ tipo 3 e tipo 4) - até 60w / 100w

Visão geral:

--- Introduzido em 2018, este é o mais recente e mais poderoso padrão POE.

Duas categorias:

--- Tipo 3: fornece até 60w por porta (51W após perda de cabo).

--- Tipo 4: fornece até 100W por porta (71W após perda de cabo).

Usa todos os quatro pares retorcidos em um cabo Ethernet para transmissão de energia.

Requer cabos Cat6 ou superiores para o desempenho ideal.

Compatibilidade do divisor de POE:

--- Converte a entrada POE ++ (48V-57V) em saídas de maior potência (12V, 24V ou até 48V DC).

Adequado para dispositivos de alta potência, como:

--- câmeras 4K PTZ com aquecedores

--- Pontos de acesso Wi-Fi 6 de alto desempenho

--- Sistemas de iluminação inteligente e automação de construção

--- Displays de sinalização digital

--- Mini PCs e dispositivos industriais que exigem mais energia





Tabela de comparação de padrões POE para divisores

Padrão de poeAnoMAX Power por portaPoder utilizávelDispositivos alimentados por divisor
IEEE 802.3AF (POE) 200315.4W12.95WCâmeras IP, telefones VoIP, pontos de acesso básicos, dispositivos de IoT
IEEE 802.3AT (POE+)200930w 25.5WCâmeras PTZ, APs de banda dupla, interfones de vídeo
IEEE 802.3BT (POE ++) Tipo 3201860W51WWi-Fi 6 APs de alta potência, telas grandes de LED, controladores industriais
IEEE 802.3BT (POE ++) Tipo 4 2018100w71WCâmeras PTZ 4K com aquecedores, sinalização digital, dispositivos industriais de alta potência





Escolhendo o divisor de Poe certo

1. Verifique os requisitos de energia do seu dispositivo não-POE (tensão e potência).

2. Combine o padrão POE do seu divisor com o seu Switch ou injetor POE.

3. Certifique -se de compatibilidade de tensão (a maioria dos divisores de saída 5V, 9V, 12V ou 24V).

4. Use cabos Ethernet de alta qualidade (CAT5E para POE/POE+, CAT6+para POE ++).
